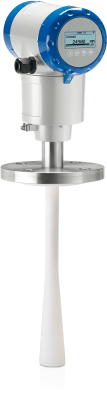

OPTIWAVE 5200

Радарный (FMCW) преобразователь уровня для жидкостей в резервуарах хранения и технологических ёмкостях

  • Непрерывное бесконтактное измерение уровня веществ в резервуарах хранения и технологических ёмкостях
  • 10 ГГц радарный датчик, рупорные и волноводные рупорные антенны
  • Диапазон измерения: 0…30 м / 98 фут
  • -60…+250°C; -1…40 бар изб (выше по запросу)

OPTIWAVE 5200 C – Компактная версия для монтажа в горизонтальном положении с волноводной рупорной антенной из полипропилена

Радарный (FMCW) преобразователь уровня OPTIWAVE 5200 C – Компактная версия для монтажа в горизонтальном положении с волноводной рупорной антенной из полипропилена

OPTIWAVE 5200 представляет собой 2-проводный 10 ГГц радарный (FMCW) преобразователь уровня для жидкостей, паст и суспензий. Он предназначен для непрерывного бесконтактного измерения уровня содержимого в резервуарах хранения или технологических ёмкостях с небольшими технологическими присоединениями или в местах с ограниченным доступом к крыше резервуара (рекомендуется устройство раздельного исполнения).

OPTIWAVE 5200 соответствует требованиям SIL2 согласно IEC 61508-2 для автоматизированных систем безопасности. При использовании с волноводной рупорной антенной из полипропилена или ПТФЭ это устройство идеально подходит для измерения уровня коррозионно-активных жидкостей. Дополнительное удобство использования обеспечивает система быстроразъёмного соединения, позволяющая разворачивать корпус преобразователя сигналов на угол до 360° или демонтировать его при рабочих условиях.

Отличительные особенности прибора

  • Измерение уровня, дистанции, объёма, коэффициента отражения и расхода веществ
  • Система быстроразъёмного соединения: возможность разворота и демонтажа преобразователя сигналов при рабочих условиях
  • Волноводные рупорные антенны из полипропилена или ПТФЭ, не требующие использования уплотнительных прокладок, для коррозионно-активных сред
  • Модульная конструкция корпуса и антенны
  • Доступ к кнопочной панели без необходимости открытия крышки корпуса
  • Преобразователь сигналов раздельного исполнения с возможностью установки на расстоянии до 100 м / 328 фут от антенны
  • PACTwareTM и DTM-драйверы предоставляются бесплатно с полными функциональными возможностями
  • Соответствие требованиям SIL2 согласно IEC 61508-2
  • 2-проводное подключение: 4...20 мА/HART®, PROFIBUS PA, FOUNDATIONTM Fieldbus

Типичные применения

  • Измерение уровня веществ в резервуарах хранения и технологических ёмкостях
  • Резервуары с небольшими технологическими присоединениями (≥112")
  • Резервуары с ограниченным доступом к крыше (рекомендуется устройство раздельного исполнения)
  • Применения во взрывоопасных зонах или автоматизированные системы безопасности
  • Измерение уровня жидкостей, например:
    • Удобрения, растворители, спирты, щёлочи, кислоты, хлорид железа
    • Конденсаты, охлаждающая вода
    • Углеводороды, гидравлическое масло
    • Меласса, растительное масло
    • Флокулянты, шламы
    • Расплавленная сталь

Сопутствующие изделия

Технические характеристики

Тип изделияПреобразователь уровня
Принципы измеренияРадарный
Устройства измерения уровняНепрерывное измерение
Измеряемые средыЖидкости, Пасты, Шламы
Контакт с измеряемой средойНет
Определение границы раздела фазНет
Компоненты, контактирующие с измеряемой средойАустенитная нержавеющая сталь (1.4404/316L), Полипропилен (ПП), Политетрафторэтилен (ПТФЭ)
Технологические уплотненияЭПДМ, FKM/FPM, Kalrez® 6375, ПФА

Разрешения/Стандарты

Сертификаты/Разрешения для взрывоопасных зонATEX, cFMus, EAC, IECEx, INMETRO, NEPSI
Сертификаты/Разрешения по безопасностиSIL2
Сертификаты/Разрешения другиеCRN, NACE, WHG
Степень пылевлагозащитыIP66/67, NEMA4X/6P

Обмен данными

Дискретные выходыFOUNDATION™ fieldbus, HART®, PROFIBUS PA
Аналоговые выходы4…20 mA

Центр загрузки

  • Технические данные и руководства по эксплуатации
  • Флаеры и брошюры
  • Сертификаты и разрешения
  • Программное обеспечение и драйверы
Просмотр доступных для загрузки файлов по OPTIWAVE 5200
